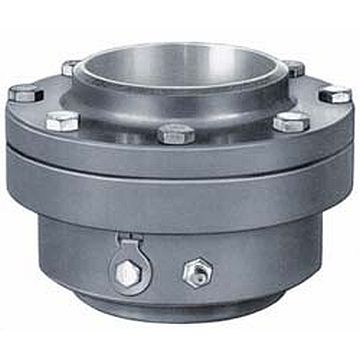

Шарнирное соединение D0002 является основой для наших шарнирных соединений с одной шариковой направляющей. Он имеет минимальную конструктивную длину, минимальный внешний диаметр и минимальный вес.
Внутренний фланец позволяет менять уплотнение, не снимая шарнирное соединение с трубопровода. Шарнирное соединение D0002 можно смазывать через пресс-масленки. При необходимости шарики можно извлечь и заменить, предварительно вынув заглушку шаровой дорожки.
Это шарнирное соединение для тяжелых условий эксплуатации идеально подходит для большинства применений. Шариковая дорожка закалена и отполирована, что обеспечивает высокую точность хода и длительный срок службы шарнирного соединения даже при экстремальных нагрузках. Уплотнительные поверхности покрыты нержавеющей сталью и точно обработаны для предотвращения коррозии, это гарантирует, что уплотнение, скользящее по этим уплотнительным поверхностям, не будет повреждено и будет идеально герметичным.
Нормальное положение горизонтальное или вертикальное.
Технические характеристики
Материал:
Углеродистая сталь и низкотемпературная сталь
Материал уплотнения:
Буна N
Вайтон
ПТФЭ
другие материалы уплотнений доступны по запросу
Допустимое внутреннее давление (манометрическое давление):
Эксплуатация - 25 бар
Испытательное давление - 37,5 бар
Допустимый диапазон температур:
-10° C до + 200° C (диапазон температур может быть ограничен из-за материала уплотнения)
Масса:
DN200 - 33 kg
DN250 - 48 kg
DN300 - 71 kg
DN400 - 110 kg
Размеры и вес больших шарнирных соединений поставляются по запросу
